Autore: Luciano Guida, Automation Engineer.
Data aggiornamento: giugno 2026.

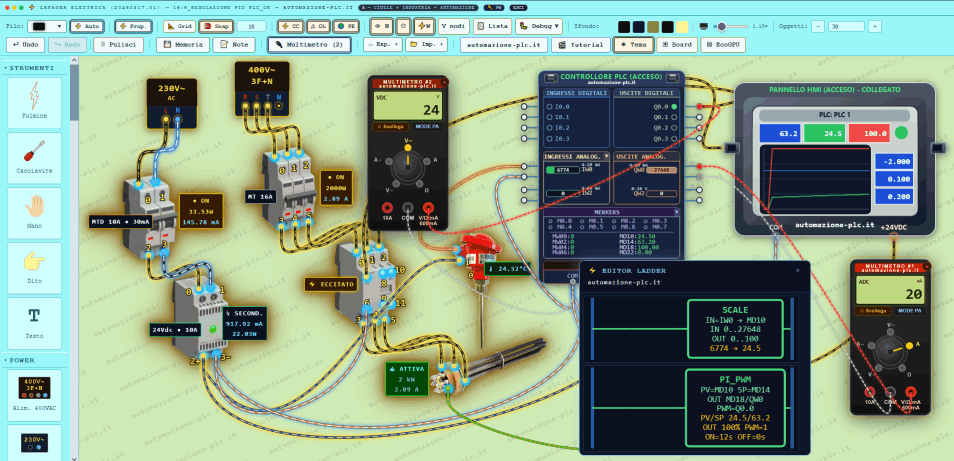

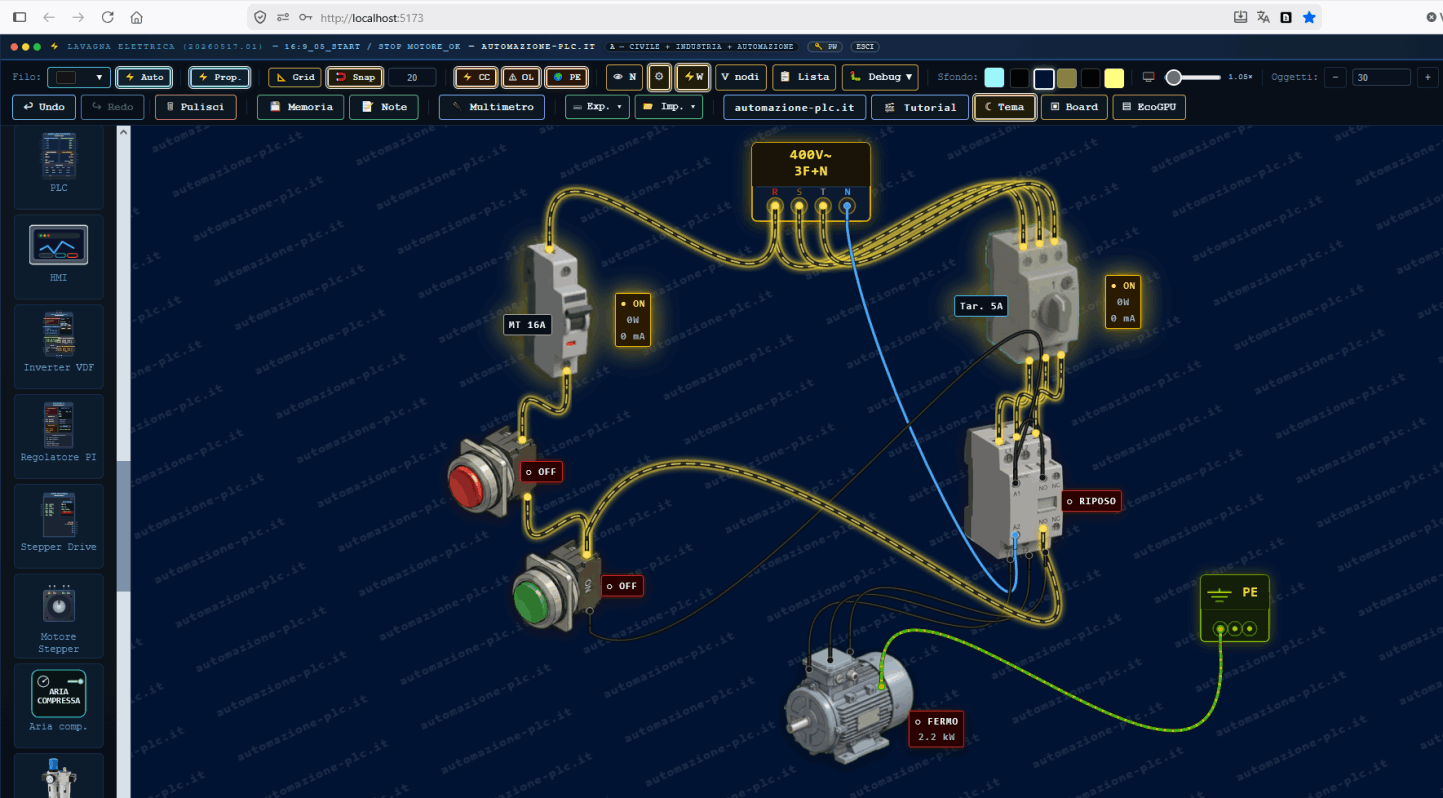

Benvenuto in questa presentazione del progetto “Lavagna Elettrica”, l’applicazione che permette di avere un vero e proprio laboratorio virtuale per chi vuole imparare l’automazione industriale.
Da oggi puoi creare i tuoi circuiti elettrici (civili e industriali), integrando componenti di diverso tipo come protezioni, comandi, strumentazione per l’automazione, e persino PLC e sistemi HMI programmabili e funzionanti.
Lavagna elettrica nasce dall’esigenza di avere uno strumento interattivo per “toccare con mano” l’automazione industriale, e consolidare più facilmente le cose che si apprendono studiando con i video corsi d'automazione acquistabili sul mio sito.
1. Descrizione del software.
1.1. Accesso al laboratorio virtuale.
Si accede all’applicazione attraverso qualsiasi browser web, utilizzando un computer desktop o portatile. Non è possibile utilizzare la lavagna elettrica su smartphone o tablet, dato che i circuiti e gli scenari che si creano possono essere anche molto complessi, per cui è necessario avere a disposizione uno schermo non troppo piccolo, oltre che tastiera e mouse.
1.2. Le sezioni della palette componenti.

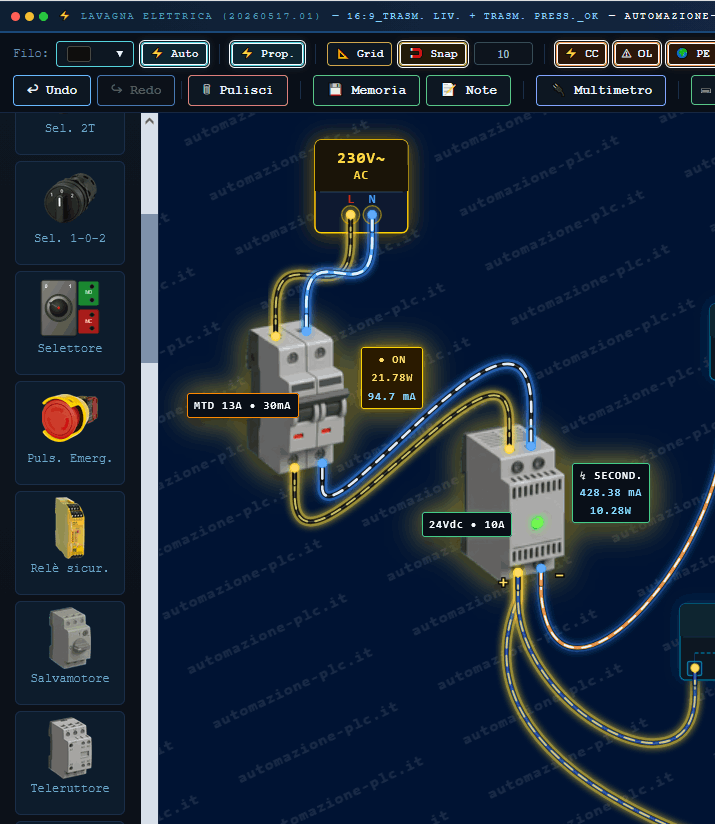

Il menu a sinistra sullo schermo contiene la palette oggetti divisa in diverse sezioni, da ognuna di queste sezioni si possono trascinare gli oggetti sullo schermo, per poi configurarli e collegarli agli altri oggetti.
Elenco delle sezioni:

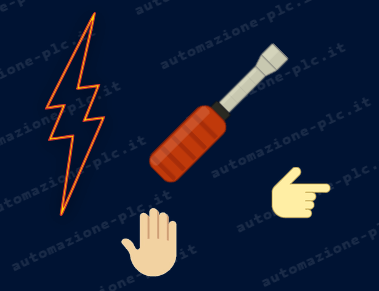

a) Sezione strumenti: contiene oggetti di utilità come il fulmine per simulare sovratensioni, il cacciavite per provocare cortocircuiti, la mano per toccare oggetti (e provocare dispersioni verso terra), il dito per mantenere premuti i pulsanti evitando di usare il mouse.

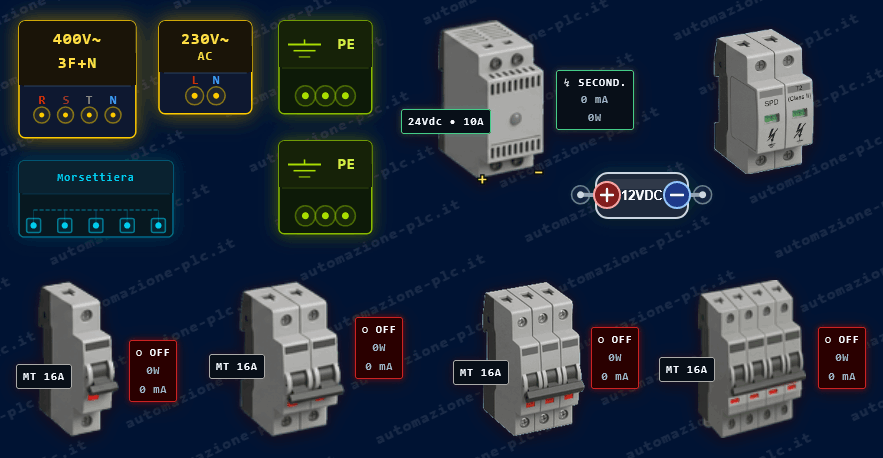

b) Sezione alimentazioni: contiene alimentazioni a 230VAC, 400VAC, collegamenti di terra, morsettiere, batterie e alimentatori DC.
Nella stessa sezione si trovano tutti gli interruttori magnetotermici, magnetotermici differenziali, e differenziali puri; da 1 polo fino a 4 poli. Tra le alimentazioni abbiamo anche il componente scaricatore di sovratensione SPD.

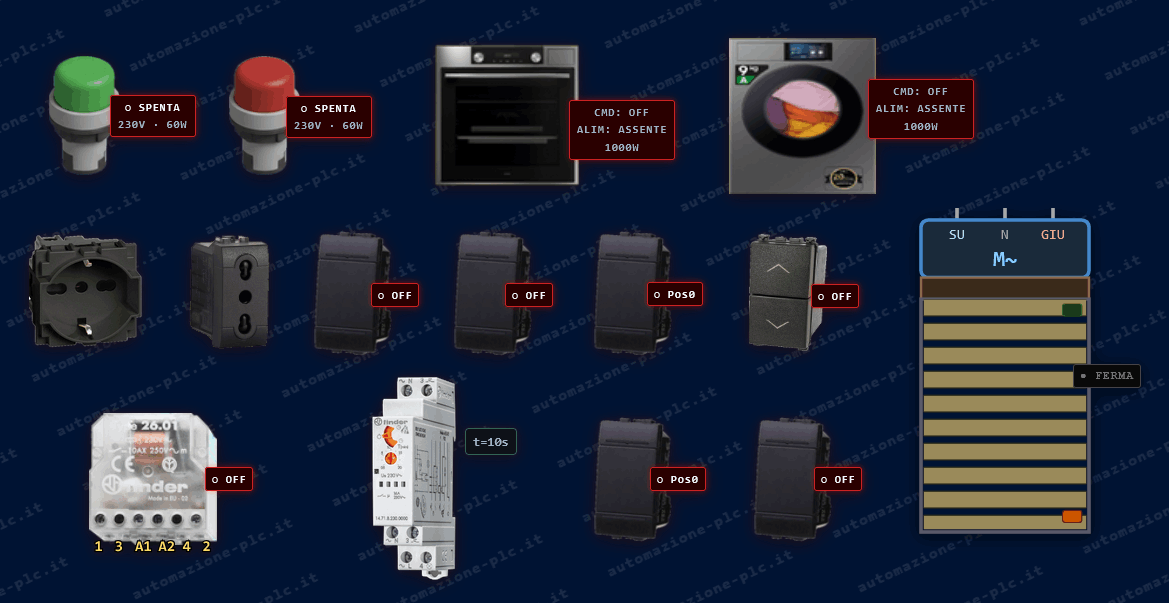

c) Sezione civile: con gli oggetti di questa palette si possono creare tutti i circuiti elettrici per il settore civile, permettendo agli aspiranti elettricisti di provarne il funzionamento.
Gli oggetti presenti sono pulsanti, interruttori, deviatori, invertitori, bipolari, saliscendi, relè passo passo, e interruttore luci scale temporizzato.
Ci sono anche prese bipasso e Schuko, lampade verdi e rosse, tapparelle, ed elettrodomestici come forno e lavatrice.

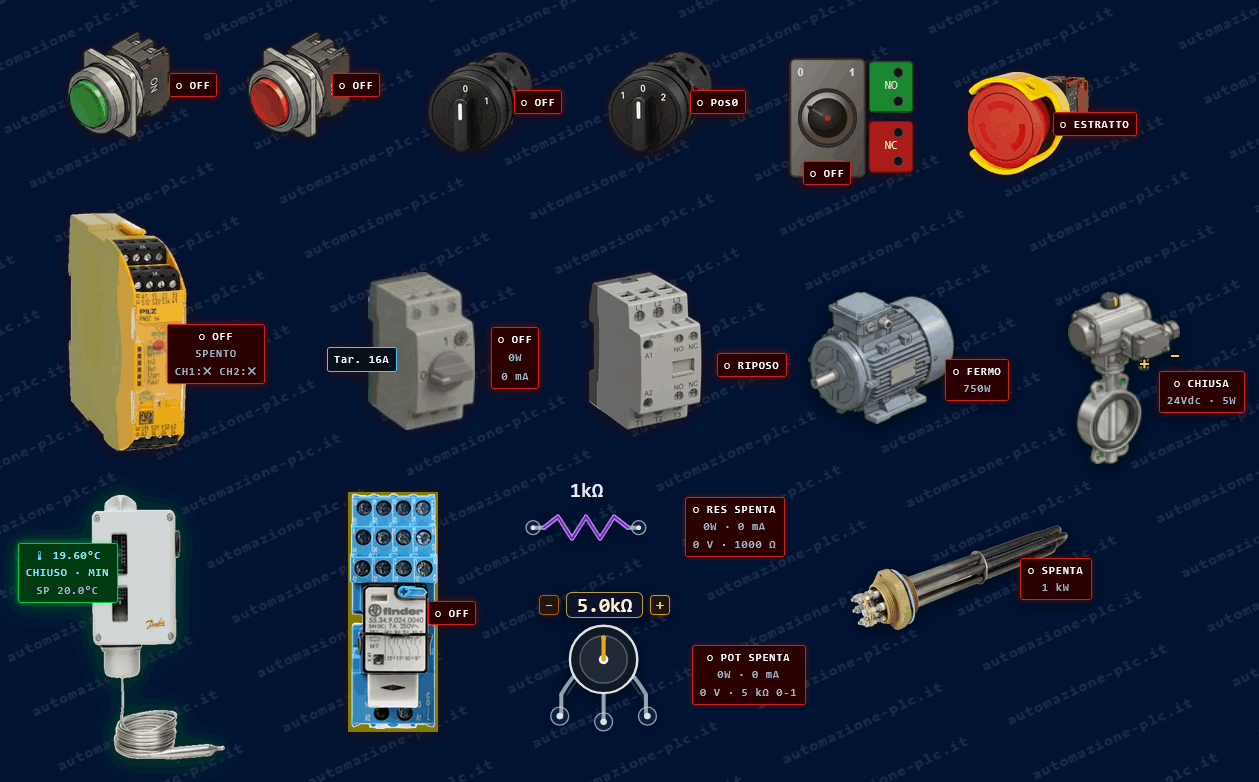

d) Sezione industriale: qui trovano posto pulsanti NO e NC, selettori a 2 e 3 vie, pulsanti di emergenza, interruttori salvamotore e contattori (teleruttori).
Per i circuiti di emergenza c’è la centralina di gestione con pulsante a fungo e ripristino, ed è presente anche un relè Finder 2PDT.
Tra i componenti per l’industria ci sono anche resistenze e potenziometri, termostati, e utenze come il motore trifase asincrono, l’elettrovalvola, e la resistenza elettrica per riscaldare.

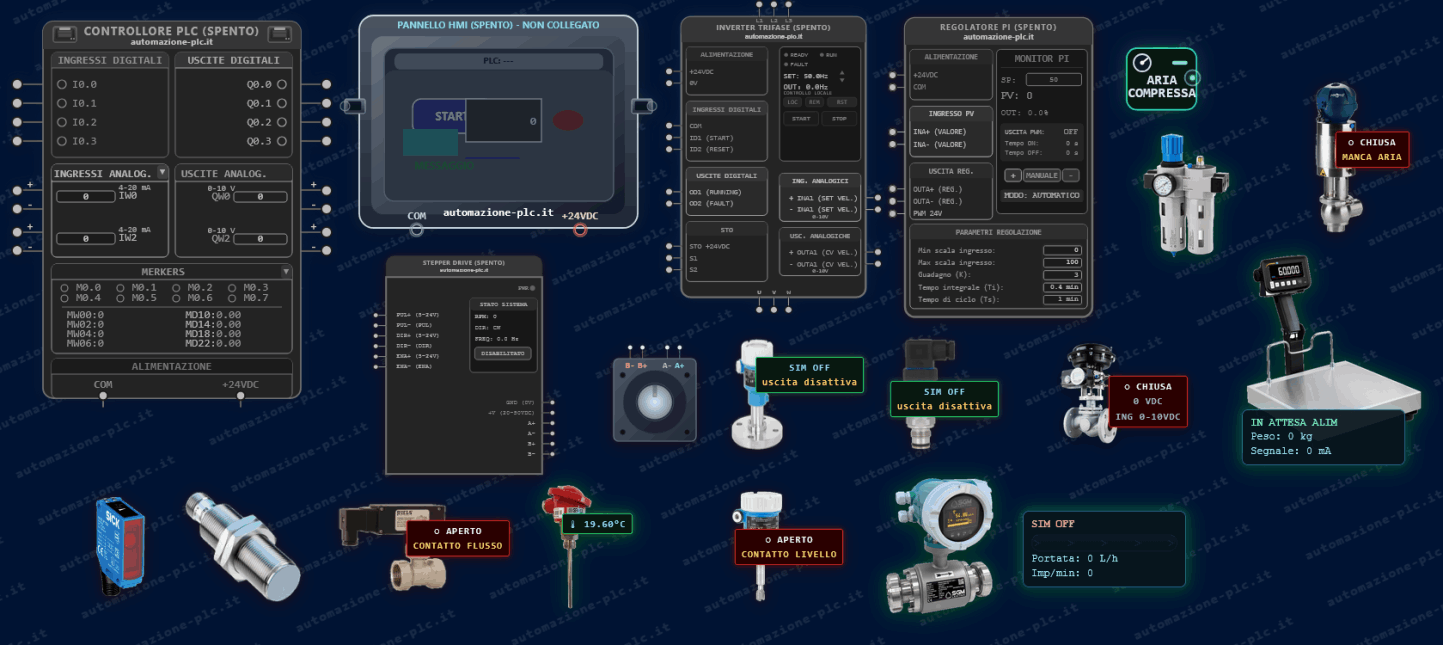

e) Sezione automazione: questa è la sezione più avanzata, e contiene strumentazione da campo come sensore di temperatura PT100, sensori di livello, pressione, proximity switch, flussostati, bilance, conta litri e misuratore di portata, e altro.
Tra i componenti attuatori abbiamo valvole pneumatiche, valvole regolatrici, motori passo passo.
Per permettere di simulare veri sistemi d’automazione, in questa sezione ci sono a disposizione anche apparecchiature avanzate come il regolatore PI, il variatore di frequenza VDF per motori (inverter), e il controller per motori passo passo.

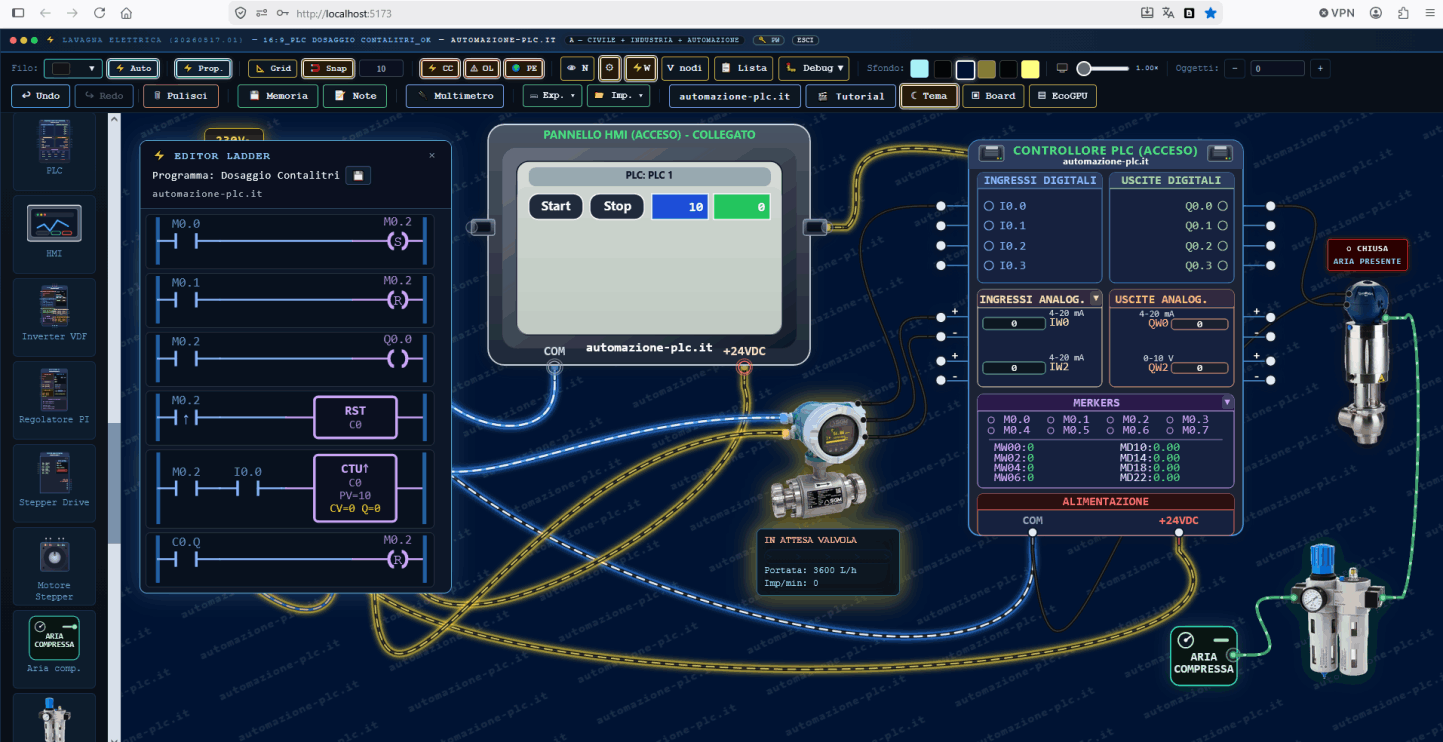

A completare la dotazione di questo laboratorio virtuale, Lavagna Elettrica mette a disposizione un vero PLC dotato di ingressi e uscite sia digitali che analogiche, memoria interna, e programmabile in linguaggio ladder.
Il programma viene simulato completamente e animando le istruzioni, e il PLC virtuale si integra perfettamente con gli oggetti a cui lo colleghiamo, acquisendo segnali dal campo e controllando le apparecchiature a esso collegate.
Ai plc possono essere collegati anche sistemi HMI simulati con grafica programmabile, per ottenere una simulazione dello scenario molto realistica.
1.3. Menu opzioni generali e utilità.
Lavagna elettrica presenta un menu superiore che permette di impostare diverse opzioni, tra le quali:
a) Colore dei collegamenti (manuale o automatico).
b) Stile di propagazione dell’energia per l’animazione (manuale o automatico).
c) Griglia per lo snap oggetti e sua risoluzione.
d) Abilitazione rilevamento guasti (cortocircuito, dispersioni verso terra, sovraccarico).
e) Visualizzazione dei numeri di morsetto, dei potenziali dei terminali e altro.
f) Colore della lavagna, colore del menu e della palette oggetti.
g) Pulsanti per salvare e caricare le lavagne, e per esportare o importare tutto l’ambiente di lavoro.
2.0. Funzionalità avanzate del simulatore.
Una delle caratteristiche di questo simulatore, è la capacità di calcolare automaticamente correnti, tensioni e potenze dei circuiti.

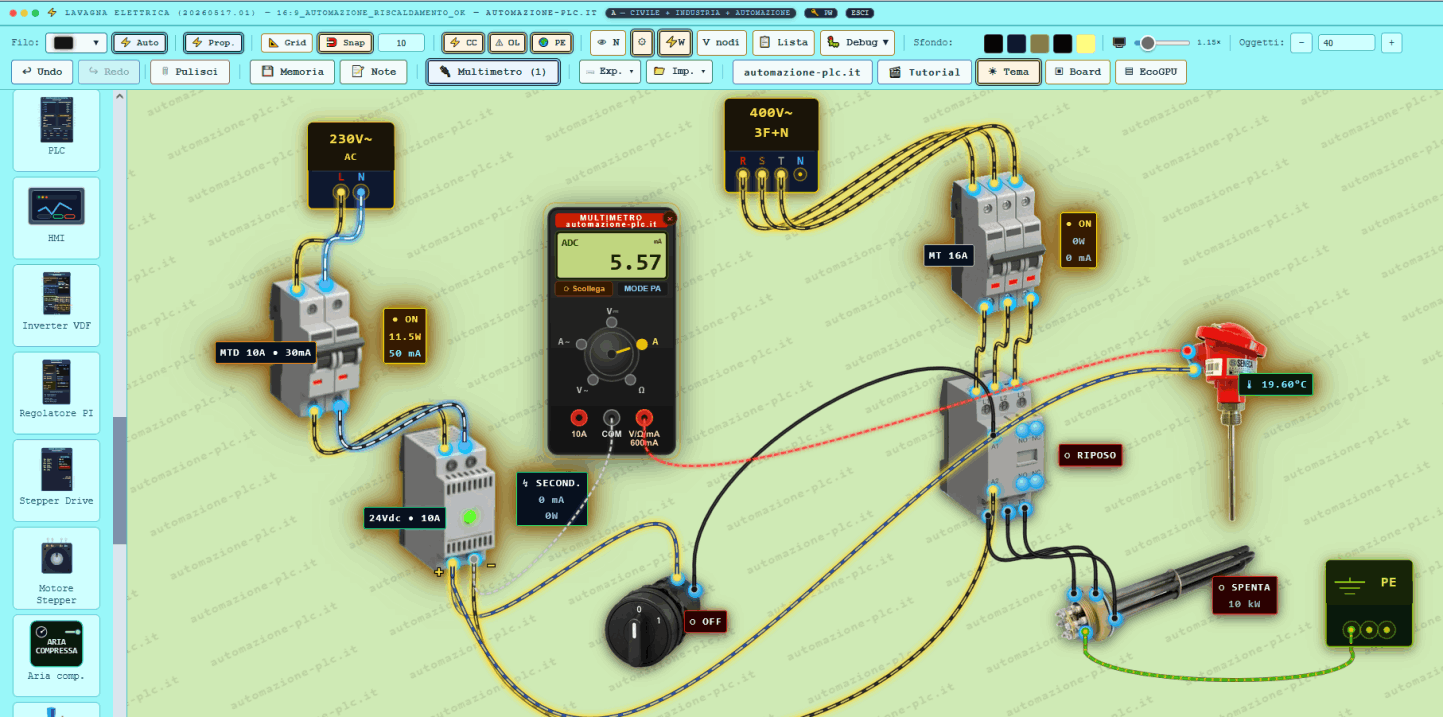

Per apprendere al meglio le nozioni che si studiano, sulle lavagne possono essere aggiunti fino a cinque multimetri, i quali permettono di misurare resistenza, continuità, tensione e corrente; sia in corrente alternata che continua.
I multimetri possono anche essere configurati come generatori di segnale (tensione e corrente), nonché come pinze amperometriche, per misure senza scollegare i cavi.
