Autore: Luciano Guida, Automation Engineer.
Data aggiornamento: settembre 2026.
Eccoci nuovamente in una lezione dedicata al transistor, uno dei componenti elettronici più diffusi oggi, e dei quali ormai non possiamo fare a meno.
Dopo aver visto nella pagina dedicata al transistor come è costruito, come funziona, e quali tipi di transistor esistono, possiamo osservare il suo funzionamento in configurazione amplificatore direttamente attraverso un simulatore interattivo. Trovi il tool in fondo a questa pagina.
1.2. L’oscilloscopio virtuale.

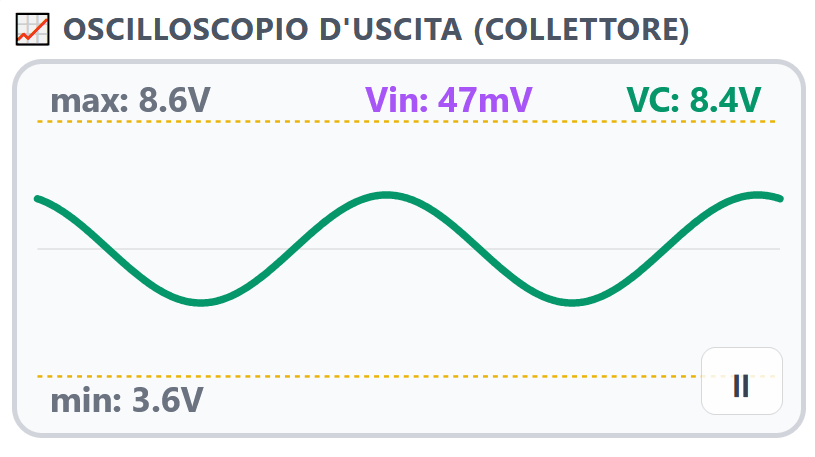

Nella parte sinistra del tool è presente un oscilloscopio virtuale che si aggiorna in tempo reale mostrando:
a) Forma d'onda, letture istantanee della tensione sul collettore, e valori massimo e minimo raggiunti durante il funzionamento.
b) Ampiezza del segnale applicato in ingresso, così da poter confrontare immediatamente il segnale della Base con quello presente in uscita.

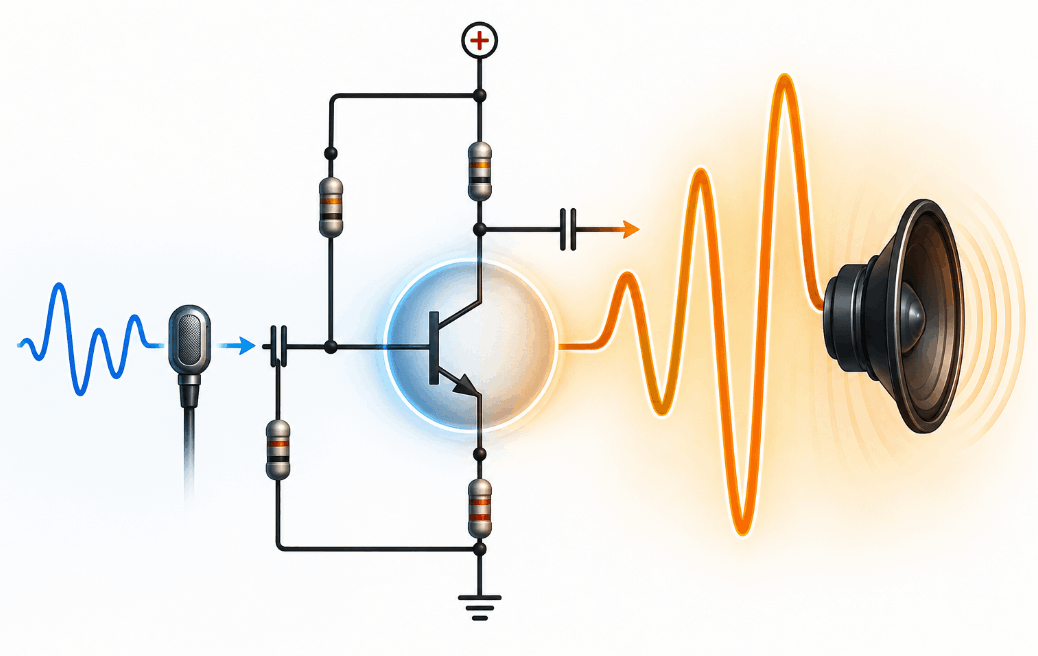

Una caratteristica tipica dell'amplificatore a emettitore comune è l'inversione di fase del segnale, fenomeno che può essere osservato direttamente modificando i parametri del simulatore.
Sul display è presente un pulsante per mettere in pausa e riavviare la simulazione.
1.3 I controlli del simulatore.
Ampiezza del segnale in ingresso: il cursore permette di regolare l'ampiezza del segnale applicato alla base. Anche mantenendo una polarizzazione corretta, un segnale troppo intenso può spingere il transistor oltre i limiti della regione lineare, provocando il classico clipping, cioè il taglio delle creste della sinusoide.
Questo fenomeno rappresenta una delle principali cause della distorsione negli amplificatori analogici. Variando lentamente questo parametro è possibile osservare il passaggio graduale da un'amplificazione perfettamente lineare ad una forma d'onda sempre più deformata.
1.4 I presets del simulatore.
Nella parte inferiore del simulatore sono disponibili quattro preset, che consentono di provare rapidamente le situazioni più significative senza dover regolare manualmente i cursori, vediamoli insieme:
a) Il preset “Suono pulito” imposta una polarizzazione corretta e un segnale di ingresso moderato, mostrando il funzionamento ideale del transistor nella regione attiva.
b) Il preset “Distorsione Rock” aumenta l'ampiezza del segnale fino a portare alternativamente il transistor in saturazione e in interdizione, producendo una marcata distorsione della forma d'onda.
c) Il preset “Radio rotta” imposta una polarizzazione della base più elevata del normale, facendo lavorare il transistor vicino alla saturazione e generando una distorsione asimmetrica.
d) Il preset “Spento” riduce la polarizzazione della base al di sotto della tensione necessaria per la conduzione, portando il transistor in interdizione e mostrando l'assenza praticamente completa della corrente di collettore.
Di seguito trovi il tool di simulazione.

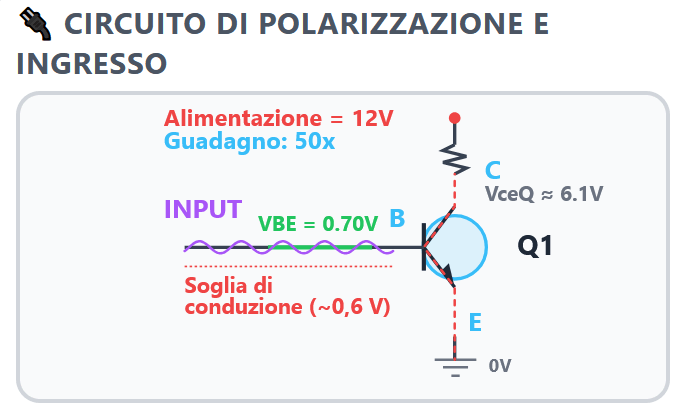

Ampiezza del segnale AC applicato alla Base del transistor. La polarizzazione (VBE = 0.70V) è fissata in regione attiva lineare.
