Corso di Tia Portal Siemens - Come importare un file GSD

Autore: Luciano Guida, Automation Engineer.

Data aggiornamento: agosto 2026.

Benvenuto su questo sito dedicato all’automazione industriale, ci troviamo all’interno del corso gratuito di Tia Portal Siemens, e in questa lezione impariamo a installare i file GSD (General Station Description), i quali ci permettono di aggiungere apparecchiature nuove al progetto d’automazione.

I file GSD descrivono gli apparecchi seguendo alcune specifiche riconosciute da tempo in tutto il mondo.

Quando si programma in Tia Portal, così come avviene con altri ambienti di programmazione PLC, abbiamo a disposizione un grande catalogo hardware, che contiene non solo controllori e pannelli HMI, ma anche tutta una serie di apparecchiature che ogni casa produttrice mette a disposizione.

Parliamo di inverters, azionamenti, moduli intelligenti, basi remote, pulsantiere, apparecchiature da campo come sensori, attuatori ecc.

Se si rende necessario programmare o configurare all’interno del progetto apparecchiature di altri produttori, oppure nuove apparecchiature dello stesso fornitore, ecco che bisogna importare dei file che descrivano queste apparecchiature, in modo da permettere al catalogo di mettercele a disposizione.

I file GSD sono file che descrivono gli apparecchi, questi file sono disponibili solitamente insieme alla documentazione, sui siti internet dei produttori degli apparecchi stessi.

I file GSD sono assimilabili ai file EDS utilizzati nel mondo dei plc Allen Bradley (Rockwell Automazione), tutti sono comunque file creati seguendo degli standard, in modo che apparecchiature diverse possano essere integrate nell’automazione in maniera facilitata.

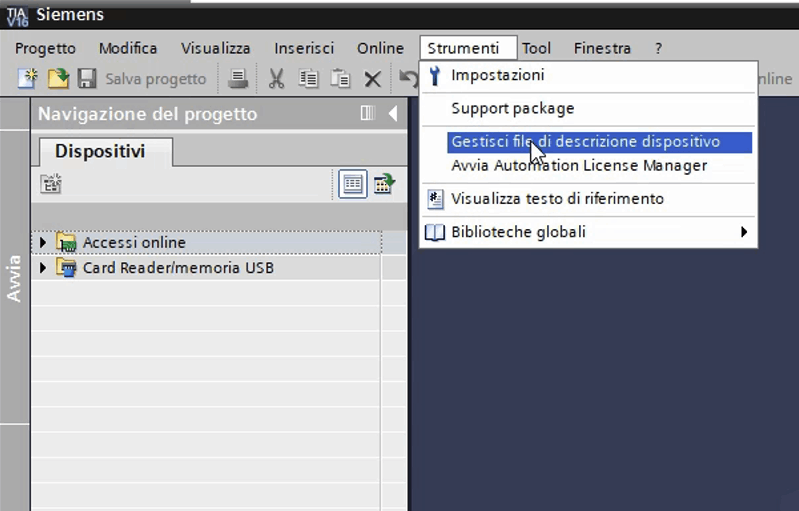

Per aggiungere un file GSD (General Station Description), utilizziamo in Tia Portal il comando Strumenti > Gestisci file di descrizione dispositivo, come vediamo nella figura che segue.

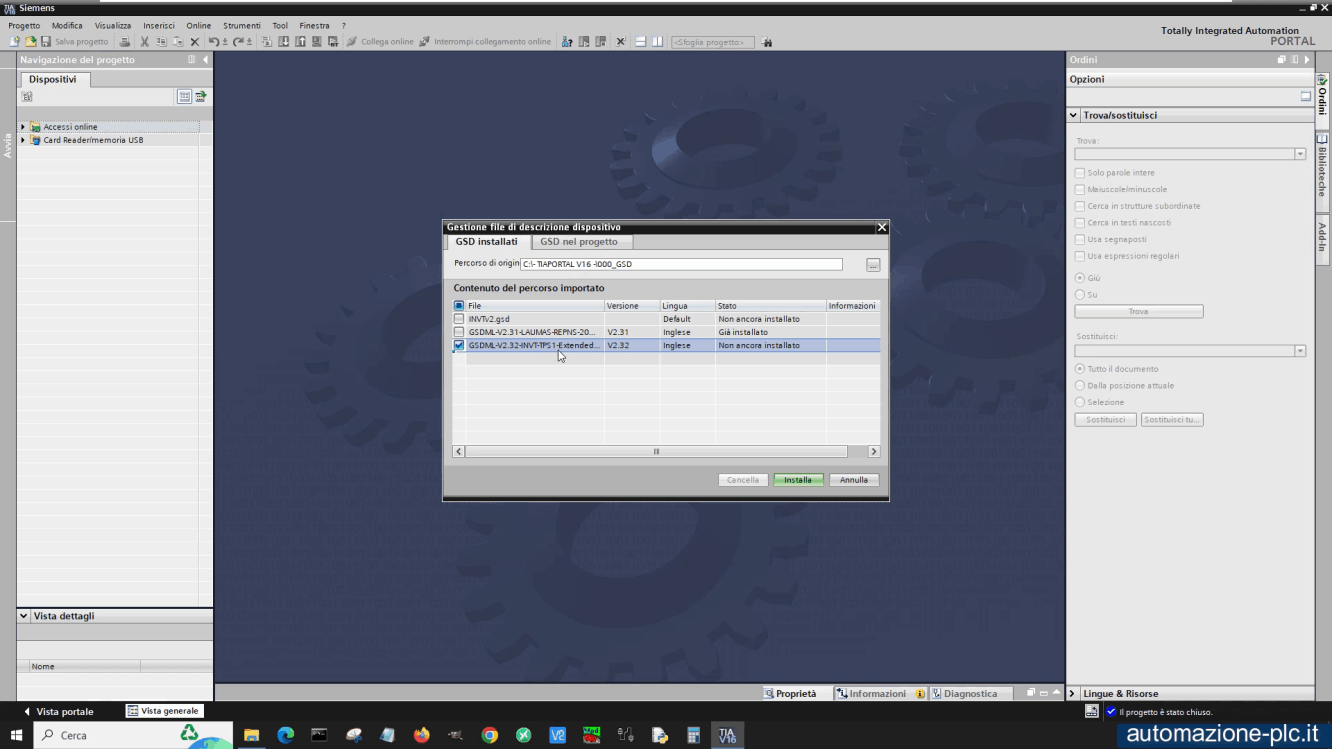

Nella finestra di configurazione GSD scegliamo la directory che contiene i file da installare, poi selezioniamo quello desiderato, e utilizziamo il comando “Installa”.

Una volta installato i nuovi file GSD, le apparecchiature da questi descritte saranno disponibili nel catalogo hardware di Tia Portal.

A seconda del tipo di apparecchiatura e del tipo di interfaccia utilizzata da questa, essa sarà collocata in un particolare gruppo, solitamente chiamato “Ulteriori apparecchiature da campo”.

Normalmente nella documentazione allegata ai file GSD o alle apparecchiature viene indicato anche dove trovare i dispositivi una volta aggiunti al catalogo.

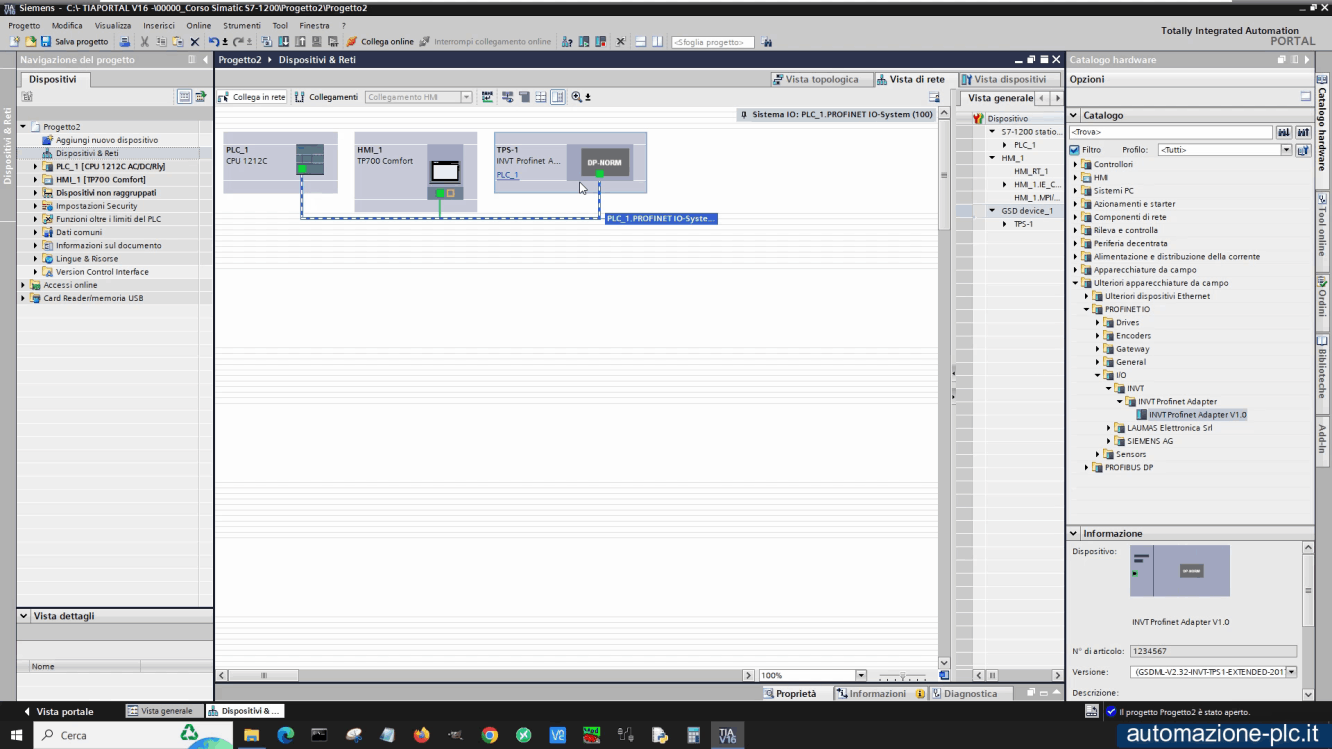

Nella figura sopra vediamo che nel progetto abbiamo aggiunto un inverter prodotto dalla INVt, sulla stessa rete PROFINET dove abbiamo il PLC, un Simatic S7-1200.

Una volta inserito l’apparecchio sulla rete gli assegniamo il controllore (il nostro plc); successivamente saremo in grado di scambiare dati con l’apparecchio attraverso parole di ingresso e uscita sulla rete.
