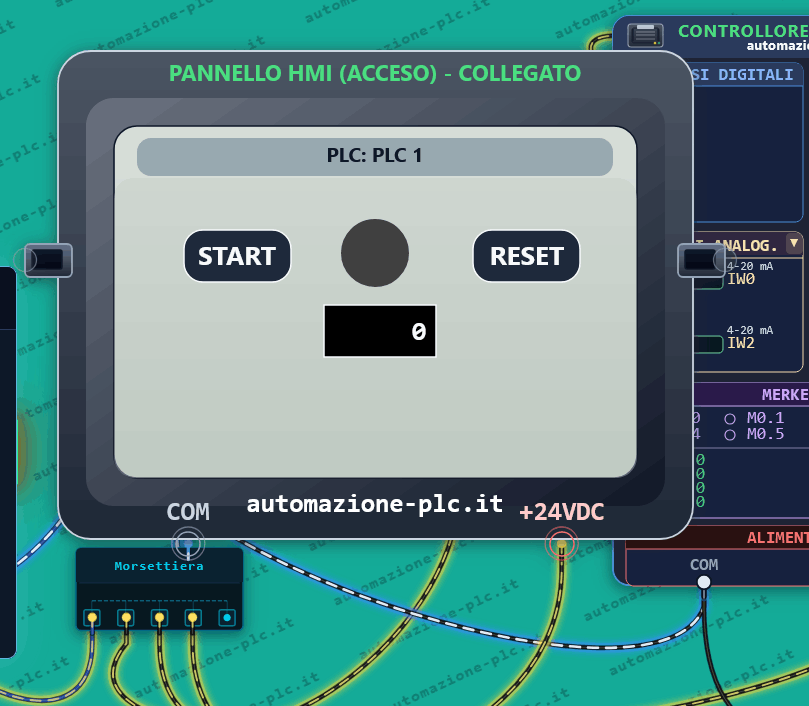

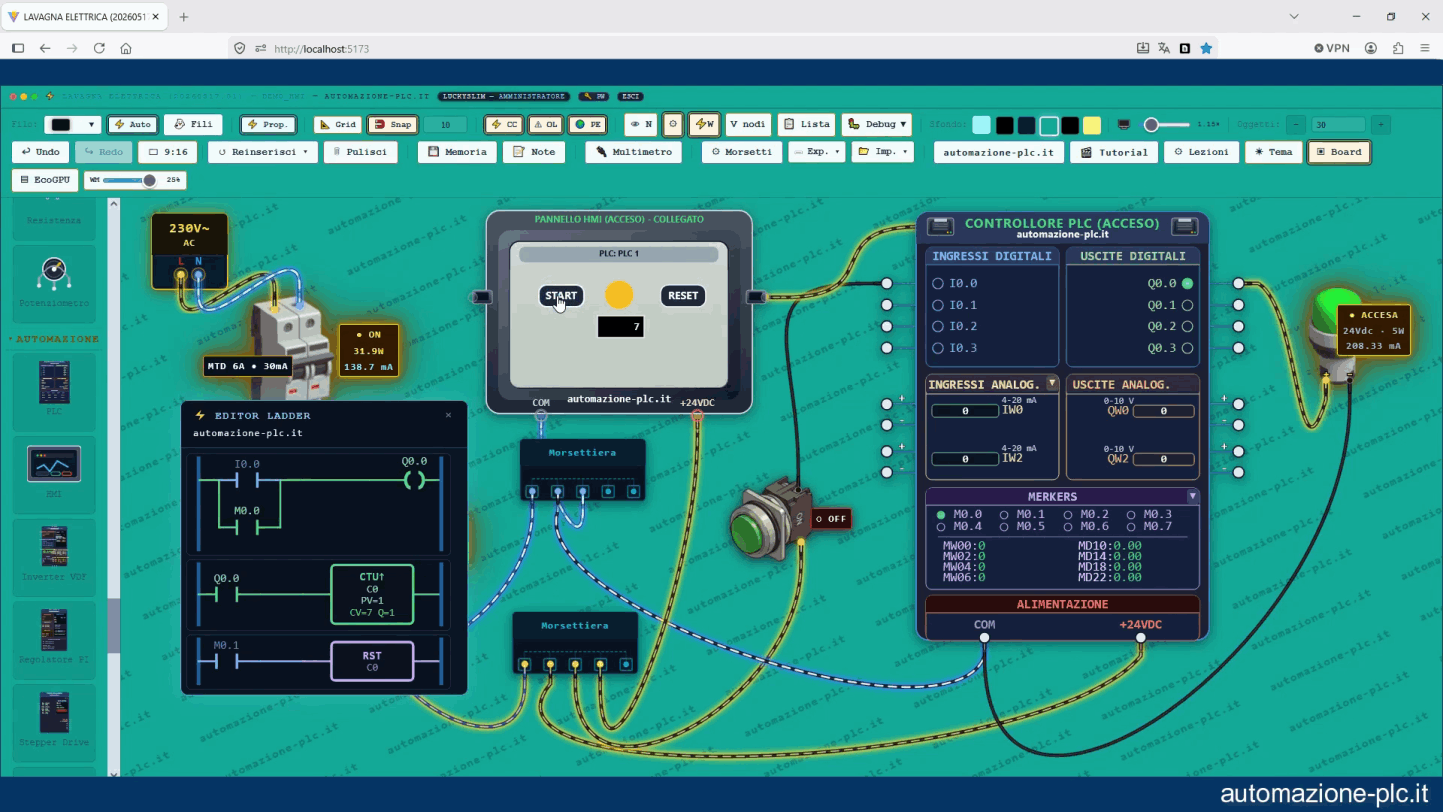

Benvenuto nel laboratorio virtuale d’automazione industriale chiamato Lavagna Elettrica. Oggi impariamo come funziona il sistema HMI che possiamo programmare con un editor grafico, e interfacciare con il PLC virtuale di cui abbiamo parlato nella apposita lezione.
Se vuoi accedere a contenuti esclusivi interattivi sul mio sito, richiedi gratuitamente le tue credenziali utilizzando il seguente link:
Richiesta accesso ai contenuti interattivi.
1. Descrizione del sistema HMI virtuale.
1.2 Elementi programmabili dell’editor grafico.

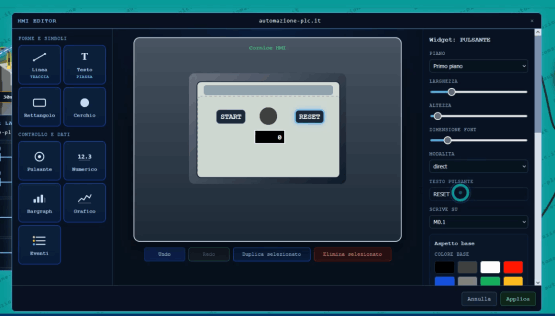

L’editor grafico è molto semplice e intuitivo, permette di trascinare gli elementi desiderati dalla palette, e di programmarli in maniera dettagliata. Ecco nell’immagine che segue come appare l’editor sullo schermo.
Nell’editor gli oggetti sono a sinistra, l’area di programmazione grafica al centro, e sulla destra si trovano tutti i parametri per la programmazione degli elementi.
I programmi creati possono anche essere copiati da un pannello all’altro.
La palette elementi permette di aggiungere e programmare:
a) Linee, cerchi e rettangoli.
b) Testo.
c) Pulsanti di tipo toggle e diretti.
d) Campi numerici di lettura, scrittura, e lettura / scrittura.
e) Bargraph verticali e orizzontali.
f) Grafici con curve delle variabili configurabili.
g) Lista eventi configurabili.
Per quanto riguarda l’animazione grafica è possibile programmare visibilità, colore e lampeggio, e molte altre proprietà, puntando direttamente alle variabili del PLC.
