Data aggiornamento: gennaio 2026.
Benvenuto, o bentornato se già mi conosci, sul mio sito dedicato all’automazione industriale.
Se sei alla ricerca di un programma gratuito per disegnare i tuoi schemi elettrici, oggi ti faccio conoscere il software che ho adottato io per i miei schemi; questo è uno dei pochi software che davvero sono distribuiti gratis.
Non si tratta della solita licenza demo che dura 30 giorni, oppure di versioni limitate, parliamo di un software open source, quindi distribuito gratuitamente.

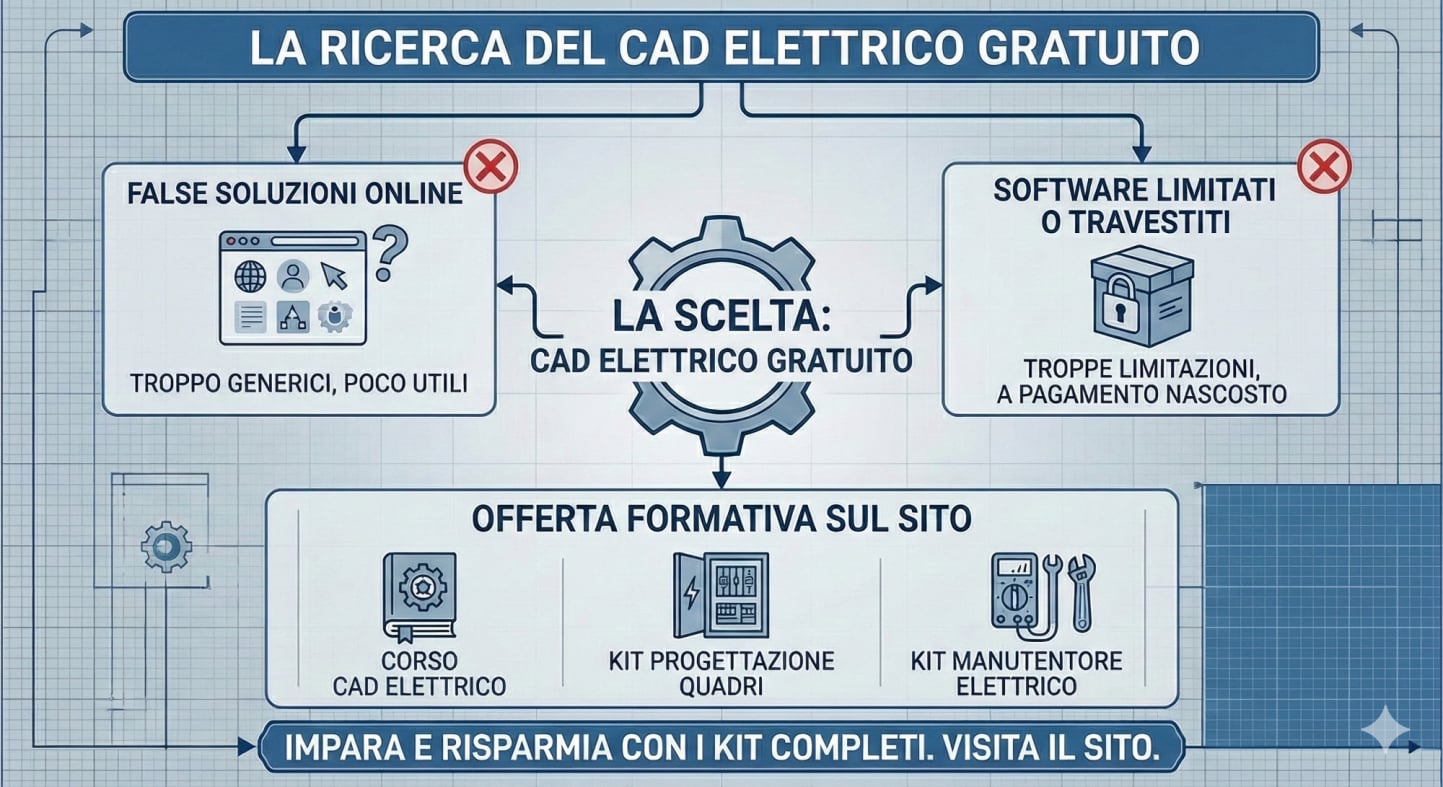

Quando si cercano programmi gratuiti per disegnare, ci si trova davanti a una miriade di soluzioni apparentemente funzionali, ma che spesso si rivelano poco utili, o addirittura si scopre che si tratta di programmi a pagamento travestiti da software gratuiti.
Alcuni funzionano solo online e sono troppo generici, perché pensati per disegnare di tutto; altri invece sono hanno troppe limitazioni e offrono poche funzioni.
Devo ammettere che io stesso ho cercato parecchio, prima di decidere di affidarmi alla soluzione che ti presento.
Il programma di cui stiamo parlando si chiama QElectroTech, e se vuoi su questo sito trovi anche il corso che ho creato proprio per imparare a sfruttare al meglio questo CAD elettrico. Puoi acquistare il corso singolarmente, o anche in kit con il corso di progettazione quadri elettrici, oppure con il corso di manutentore elettrico; i kit permettono di risparmiare sul prezzo totale.
1. Caratteristiche del CAD elettrico.
Trattandosi di un software open source, questo CAD è in continuo aggiornamento, e devo dire che pur presentando i menu i le funzioni in tantissime lingue diverse, il meglio lo offre quando si lavora con la lingua inglese. Questo non rappresenta un problema, dato che anche con l’inglese l’utilizzo è davvero intuitivo.

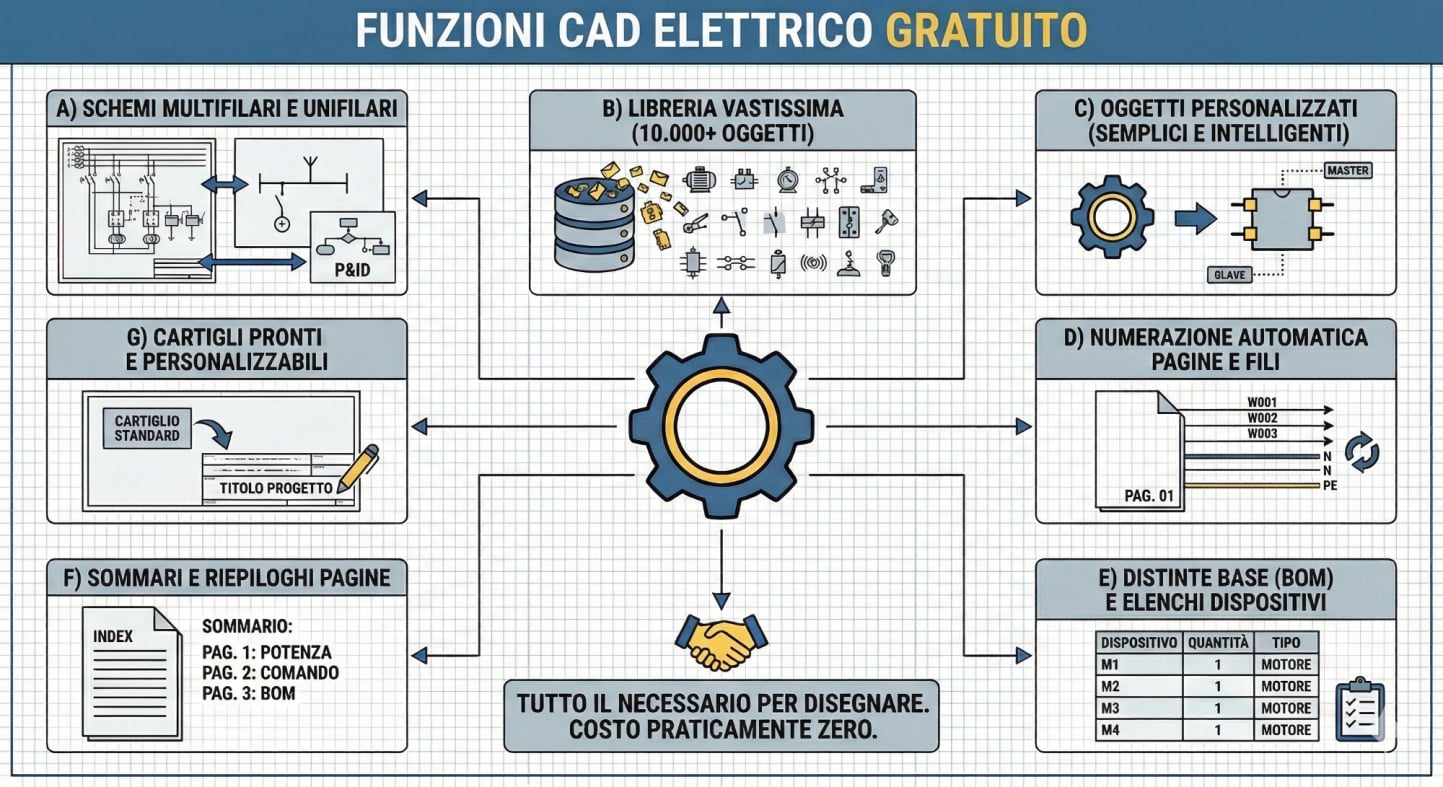

Le funzioni che offre sono tutte le principali che ritroviamo in questa tipologia di programma, tra queste:
a) Disegno di schemi elettrici unifilari, multifilari, e di altre tipologie di schema (per esempio schemi di flusso P&ID).
b) Libreria di oggetti grafici immensa (parliamo di diecimila circa), pronti per essere utilizzati nei disegni.
c) Creazione di oggetti personalizzati di tipo semplice, oppure intelligente con riferimenti incrociati master e slave.
d) Numerazione delle pagine e dei fili personalizzabile e automatizzabile.
e) Creazione di distinte base (BOM) con elenco dei dispositivi, dei conduttori ecc.
f) Creazione di sommari e riepiloghi delle pagine.
g) Numerosi cartigli pronti da utilizzare, e possibilità di creare cartigli personalizzati.
Come vediamo, QElectroTech presenta tutto il necessario per cominciare a disegnare schemi elettrici, a costo praticamente zero.
