Simulatore d'automazione industriale

Autore: Luciano Guida, Automation Engineer.
Data aggiornamento: luglio 2026.

Lavagna elettrica è un simulatore d’automazione industriale e circuiti elettrici nato per gestire scenari automatizzati anche complessi, e favorire la didattica con un approccio pratico sulle materie di elettrotecnica, progettazione impianti industriali, e programmazione di controllori e sistemi HMI.

Nelle altre pagine dedicate a questo simulatore abbiamo visto come funzionano il PLC virtuale e i sistemi HMI virtuali a esso collegabili, in questa lezione ci concentriamo invece sulla gestione degli scenari complessi.

Se vuoi accedere a contenuti esclusivi interattivi sul mio sito, richiedi gratuitamente le tue credenziali utilizzando il seguente link:

Richiesta accesso ai contenuti interattivi.

1. Il simulatore d’automazione industriale indipendente.

Ci sono in circolazione oggi diversi strumenti di simulazione, più o meno complessi e specializzati. Alcuni di questi funzionano come programmi installabili su computer, altri invece sono applicazioni che funzionano online, come web app e Saas.

Nel caratterizzare Lavagna Elettrica, è stato scelto di creare un ambiente autonomo, adatto a diversi percorsi di studio:

a) Elettricisti in ambito civile e industriale.

b) Progettisti di sistemi d’automazione.

c) Programmatori di PLC e sistemi di monitoraggio.

d) Formatori professionali.

Lavagna Elettrica è un laboratorio virtuale che nell’edizione corrente non necessita di drivers e di altri pacchetti software, dato che tutta la simulazione nasce e termina all’interno dell’applicazione stessa.

A differenza di altre soluzioni, Lavagna Elettrica possiede i suoi oggetti PLC e HMI programmabili, che si interfacciano perfettamente con tutti i componenti presente all’interno delle palette.

2. Simulazione scenari.

2.1. Tipi di scenari simulabili.

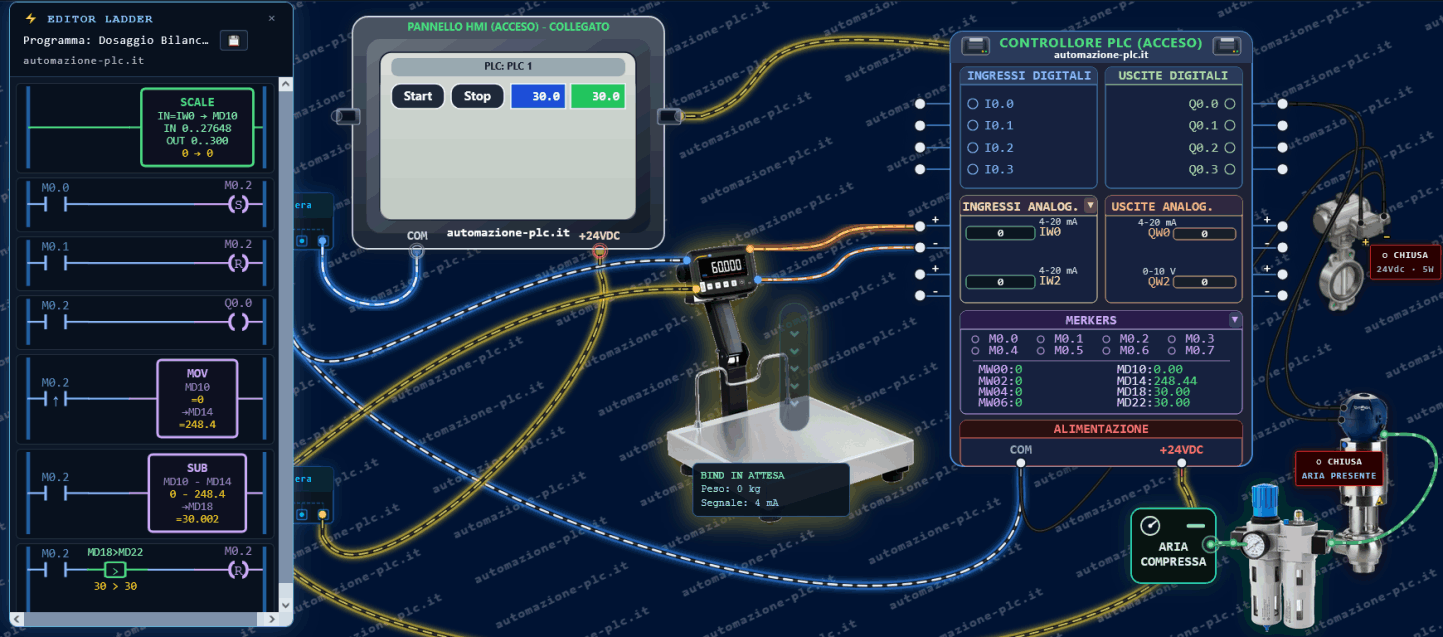

L’applicazione permette di simulare circuiti elettrici, dal semplice comando luci scale attraverso un relè programmabile, allo scenario di gestione dosaggio automatico con conta litri controllato da un PLC, e monitorato con un sistema HMI.

Gli oggetti inseribili negli scenari vanno dagli elementari pulsanti fino ad apparecchiature complesse come regolatori PI, variatori di frequenza, stepper drivers. Questi oggetti complessi sono a loro volta interfacciabili con il PLC, e attraverso di questo anche con i sistemi HMI.

2.2. Gestione degli scenari.

2.2.1 Scenari personali.

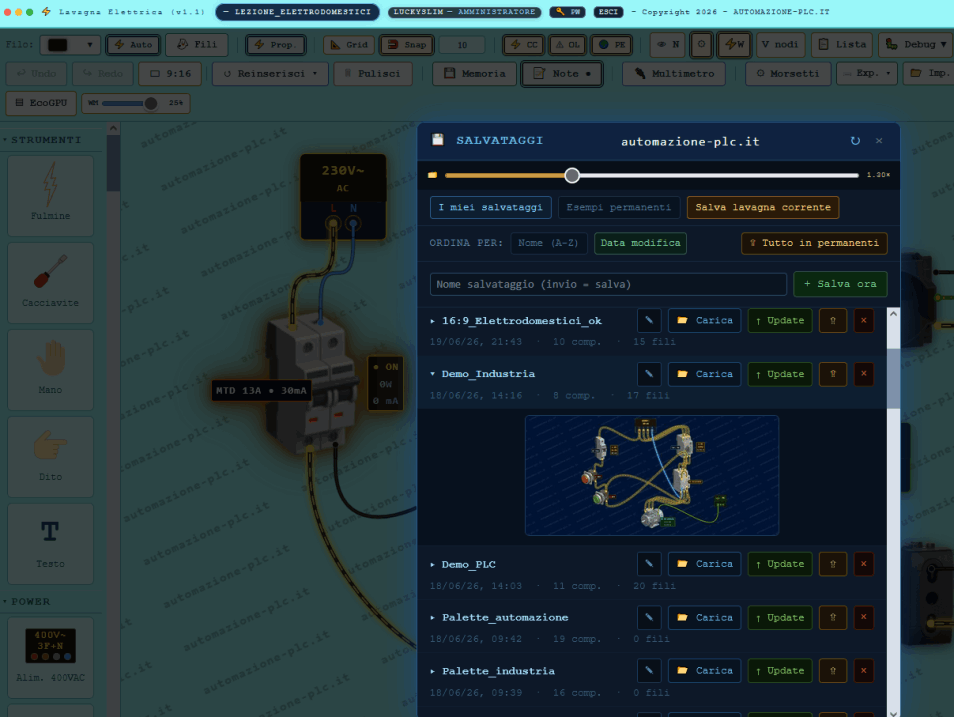

Qualsiasi circuito e scenario creato si può memorizzare nella cache locale del browser con cui si accede all’applicazione, si può anche esportare in un file di testo di tipo JSON, per poterlo ricaricare in un secondo momento.

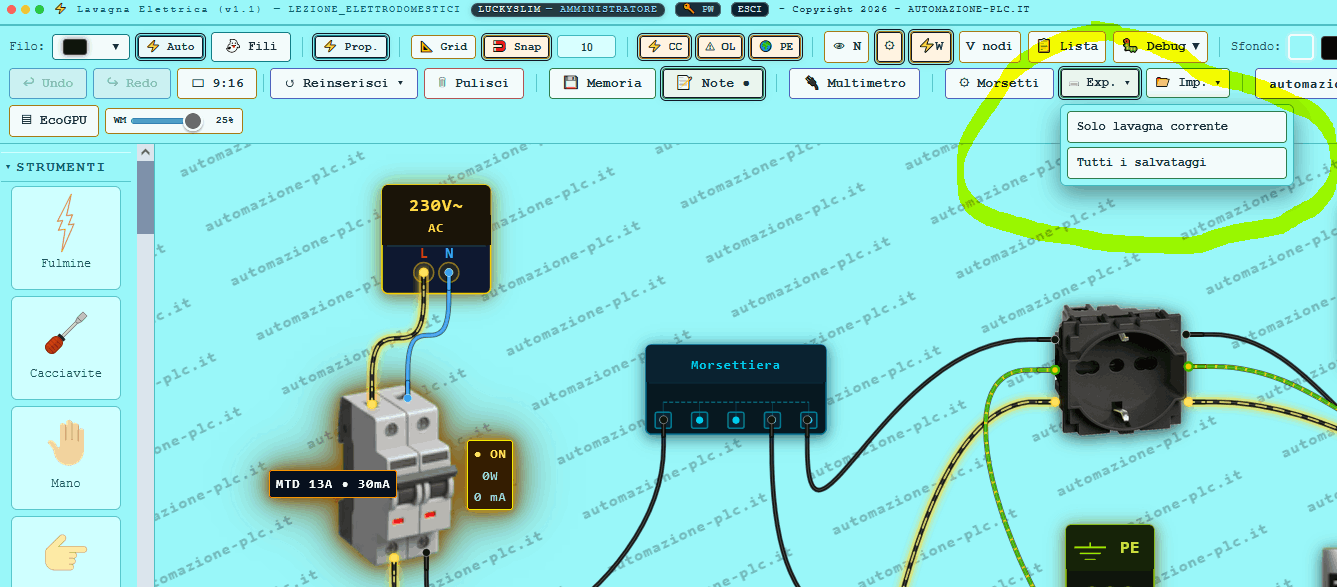

Oltre al salvataggio della singola lavagna, è possibile esportare e importare tutto l’ambiente di lavoro, questo comprende le configurazioni delle opzioni di visualizzazione e funzionamento della simulazione.

Per quanto riguarda il PLC, si può copiare il programma da un controllore all’altro, così come gestire una libreria di programmi Ladder a cui accedere ogni volta che si desidera.

Anche per gli oggetti HMI è possibile copiare i programmi da un componente all’altro.

2.2.2. Scenari permanenti.

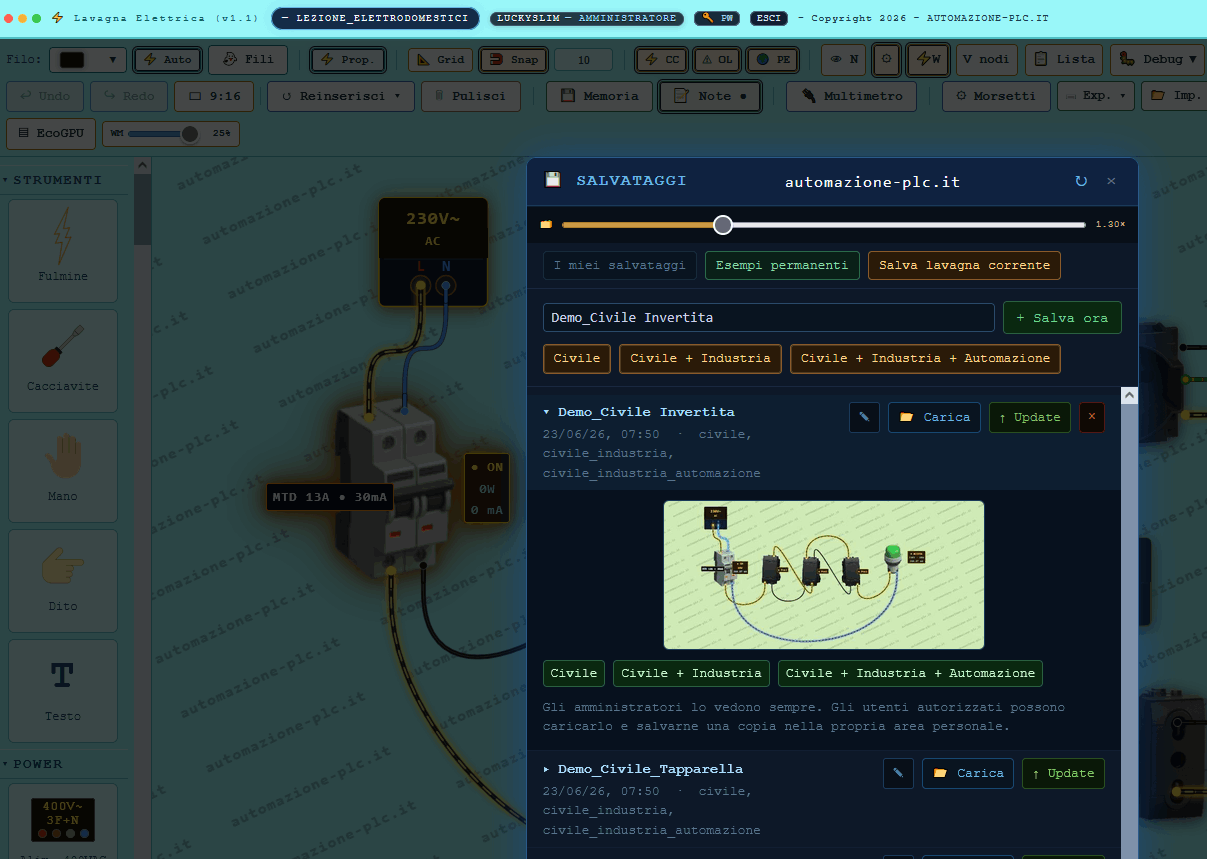

Oltre agli scenari personali, l’utente può accedere a scenari creati dall’amministratore, chiamati esempi permanenti. Questi scenari non sono modificabili ed eliminabili, tuttavia l’utente può caricarli e salvarli con nome nella memoria locale; da quel momento diventano scenari locali a tutti gli effetti, anche esportabili.

2.2.3. Scenari della modalità lezione.

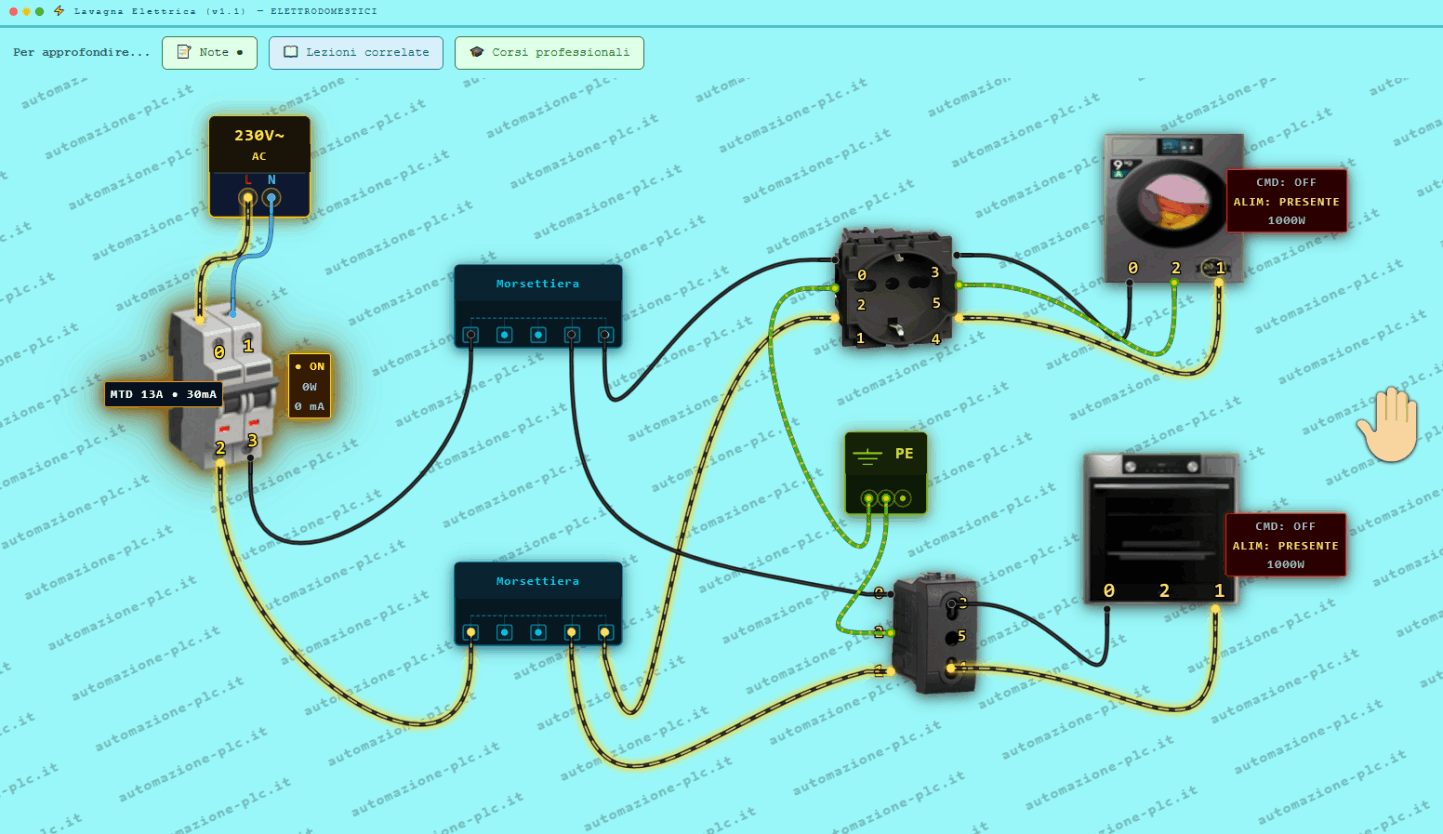

In alcuni casi si può accedere all’applicazione specificando nell' url il nome dello scenario. In Questa modalità, chiamata “modalità lezione”, permette all’amministratore di preparare circuiti e scenari funzionanti, ma non modificabili da chi li utilizza.

Nella modalità studente sono presenti menu richiamabili da pulsanti, che mostrano elenchi di risorse didattiche aggiuntive a cui accedere attraverso i link, oltre che un elenco di corsi professionali relativi agli argomenti trattati.
