Benvenuto nel mio sito sull’automazione industriale, ci troviamo nella sezione relativa ai sistemi di monitoraggio, e oggi ti farò conoscere FactoryTalk Optix, della Rockwell Automation.
Questo è un sistema SCADA moderno, che offre diverse possibilità di programmazione sia per sistemi basati su PC che per pannelli operatore.
Come abbiamo già visto in altri articoli riguardanti i sistemi di supervisione industriale, questi si dividono in due categorie: quelli classici come Intouch e Edge di Aveva, oppure Movicon 11.6, e quelli di concezione più moderna come Movicon.NExT, Ignition, e proprio quello di cui parleremo oggi, ovvero Optix di Rockwell automation.
Cominciamo a scoprire Optix, dando uno sguardo alle opzioni grafiche messe a disposizione dal sistema di sviluppo.
La grafica di Optix.
I sistemi SCADA moderni offrono tutti diverse opzioni per la grafica, e Optix non fa eccezione. Al fianco di elementi semplici come poligoni, ellissi e linee, trovano posto immagini multi stato che ci permettono di importare grafica personalizzata, e naturalmente oggetti grafici anche tridimensionali, selezionabili dalla libreria.
Come vediamo nella figura sopra, anche i pulsanti possono avere una conformazione molto moderna, in linea con gli scada di oggi.

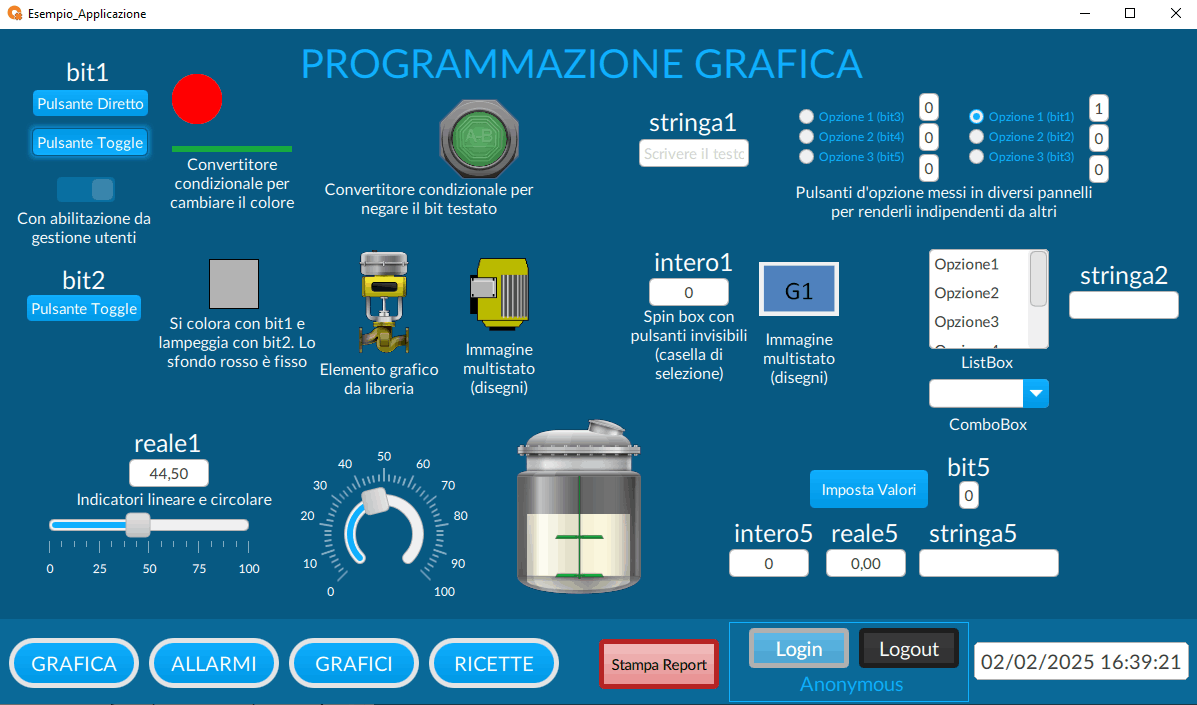

Su questo sinottico estratto da una lezione del corso di sistemi scada moderni, osserviamo tutti i principali controlli ed elementi grafici di Optix.
Troviamo oggetti 3D, sliders, elementi per impianti come serbatoi con livello, e tutti i controlli dati come i pulsanti di opzione, le liste e i combo box.
Optix permette di lavorare con variabili interne e di comunicazione con i principali PLC, utilizzando i drivers forniti insieme al sistema.
Le applicazioni di monitoraggio si sviluppano facilmente in diverse lingue, sfruttando i dizionari personalizzabili; la lingua viene associata all’operatore che si registra nel runtime di volta in volta.
La gestione degli eventi e degli allarmi.

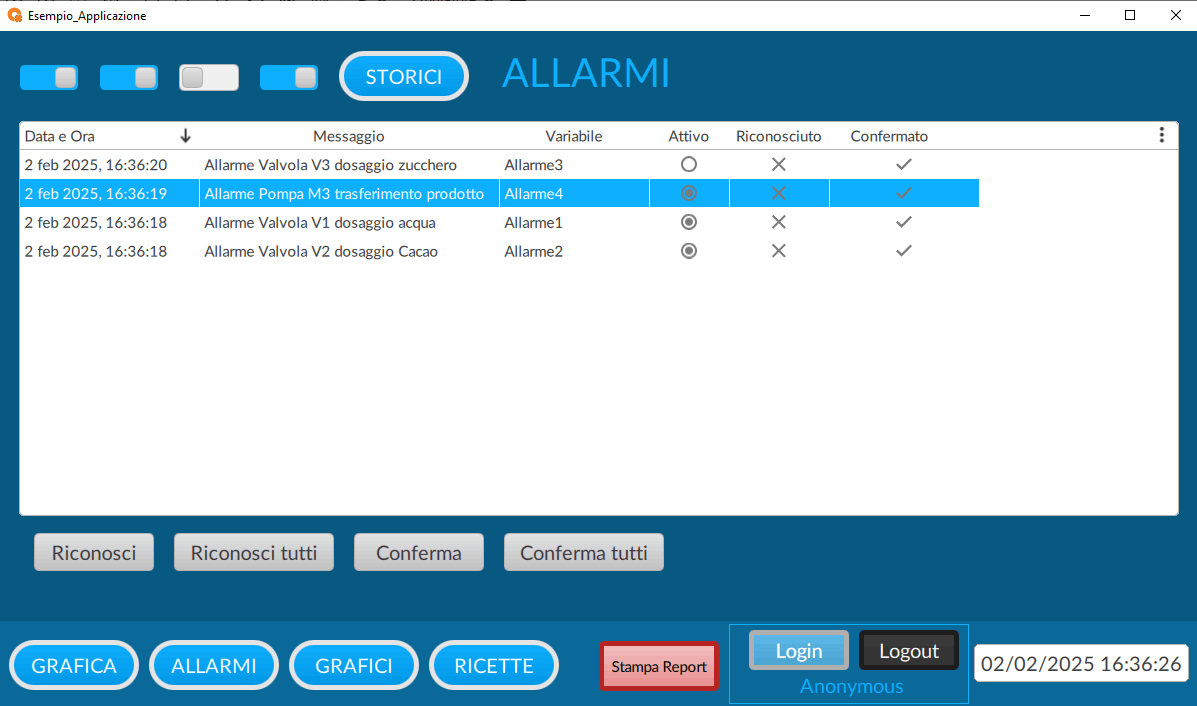

Gli oggetti di visualizzazione degli allarmi in tempo reale sono facilmente configurabili, e presentano tutte le caratteristiche tipiche di questi controlli, come pulsante per l’acknowledge, e la conferma degli allarmi con relativa cancellazione.
Oltre agli eventi in tempo reale, Optix gestisce database di diverso tipo, nei quali si possono registrare anche gli allarmi, per poterli consultare attraverso il visualizzatore di allarmi storico.
Loggers di variabili e visualizzazione sui grafici.
Nei database di Optix si possono registrare i valori delle variabili a scelta, queste possono essere visualizzate su grafici (trends) di tipo in tempo reale oppure storici.
Le penne si configurano facilmente, e sui grafici real time è possibile visualizzare curve con scale diverse, sfruttando le funzioni di conversione di unità ingegneristica.

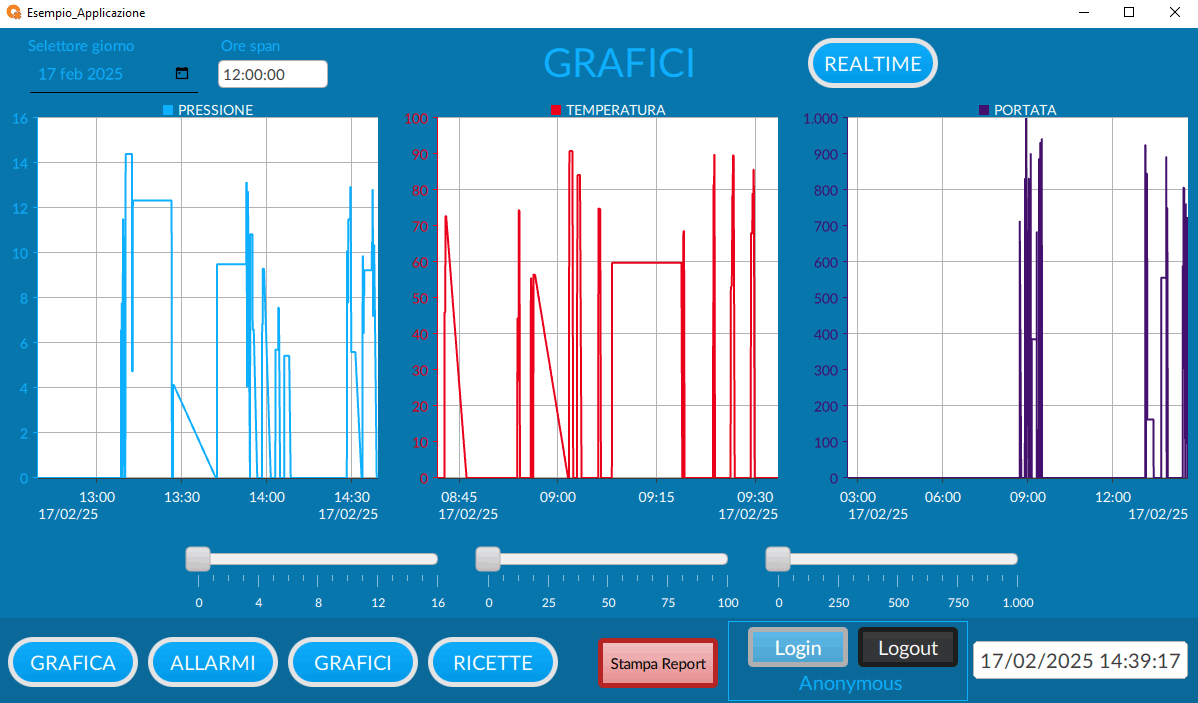

Per quanto concerne i grafici storici, possiamo contare su controlli grafici che ci permettono di impostare la data da cui estrarre i dati, e la durata (span).
Gestione di set di dati.
Anche la gestione di gruppi di dati (ricette) risulta in Optix molto semplice.
Si creano oggetti contenenti le variabili da gestire, e il sistema mette a disposizione un oggetto grafico prelevabile dalla libreria, che ha la funzione di interfaccia.

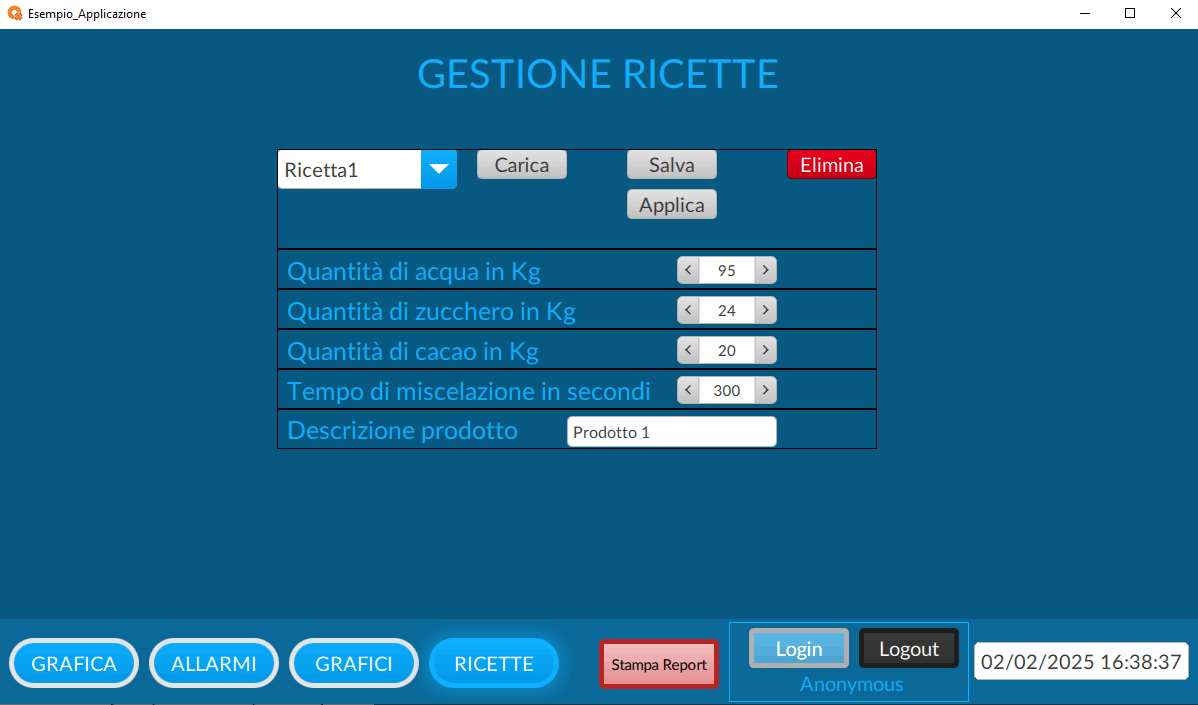

Attraverso questa interfaccia si possono creare, modificare ed eliminare le ricette; naturalmente troviamo anche i comando per spedire i dati al PLC, oppure prelevarli da questo e scriverli nella ricetta in editazione.
Come abbiamo visto, anche FactoryTalk Optix di Rockwell Automation ha il suo posto tra i sistemi SCADA moderni, utilizzabili in ambiente Windows oppure sui pannelli HMI dedicati.
